SB-01型衛生室設備安裝與控制實驗裝置
一、概述：
衛生室設備安裝與控制實驗裝置適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的衛生室設備給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、學生可在實訓安裝平臺臺架上安裝管路設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

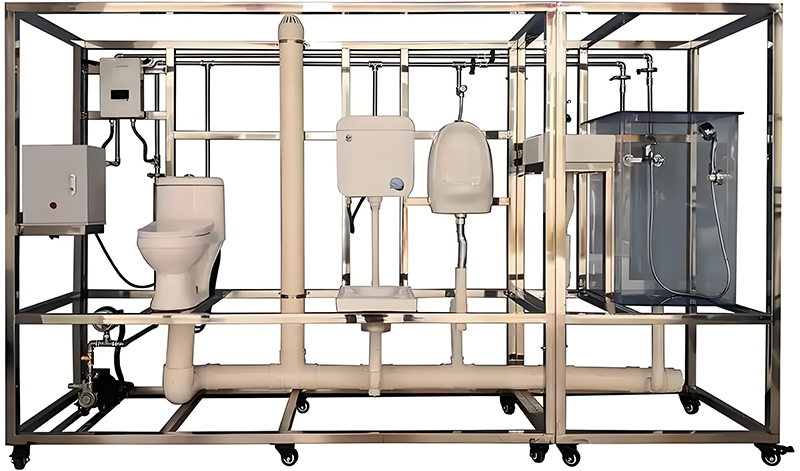

（圖片僅供參考、以實際配置為準）
二、實驗?zāi)康?/span>
1. 給排水設備安裝教學演示；
2.配備衛生間給水排水管道系統、水泵、電路控制系統等，能夠進行動態演示。
三、技術參數
1.故障設置：演示水循環，排水給水，管道安裝等；
2.工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；
3.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
4.裝置外形尺寸：3500mm×700mm×1900m。
四、主要配置
1.淋浴房：主要由透明有8MM機玻璃構成，里面裝配花灑水龍頭。
2.衛生室：由洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3.排水系統：由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
4.冷水給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、流量計、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5.熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可，可對鍋爐進行溫度調節控制操作。
6、供水管道系統：主要由PVC管道、PPR管道、不銹鋼管道、組成?？蛇M行PVC、PPR 、不銹鋼管道管的切割、熔接、安裝和通水試驗操作。
五、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護。
六、軟件功能
1．演示功能
（1）演示功能所包含的教學內容
操作程序（順序、步驟）演示--這種演示具有嚴格的順序關系及操作標準；
操作方式方法演示--這種演示具有一定的選擇性、邏輯性；
偶發事件演示--這種演示一般用于安全教育、故障處理內容，具有強烈的震撼作用；
錯誤操作結果演示--這種演示具有強烈的刺激作用，使學生產生深刻的記憶。
（2）演示功能所能實現的教學目標
示范性標準操作演示教學；
現場安全教育教學；
降低誤操作頻率教學。
（3）演示功能所能實現的教學效果
通過演示使操作者熟悉操作程序（順序、步驟）；
通過演示使操作者了解操作過程邏輯關系；
通過演示使操作者高度重視安全操作與安全生產；
通過演示使操作者牢記現場誤操作所帶來的嚴重后果。
2．互動功能
（1）互動功能所包含的教學內容
利用多媒體手段，生動再現課堂教學內容；
利用鼠標、鍵盤的操作，對屏幕畫面仿真實物實施理想的自主操作，實現實操實訓前的計算機仿真導訓教學，其教學內容與實操實訓一致。
（2）互動功能所能實現的教學目標
鞏固課堂教學內容；
實現計算機仿真導訓。
（3）實現計算機仿真導訓的重要意義
實現個性化教學；
選擇最佳實訓教學方案；
全面提高實操實訓效果；
縮短實操實訓時間；
提高實操實訓安全性；
減少實操實訓投入；
降低實操實訓污染。
（4）互動功能所能實現的教學效果
通過完整生動再現課堂教學內容 ，使學生對課堂教學內容加深理解，并充分記憶；
通過教學設計中各個"實訓點"的再現，實現導訓教學效果。
七、設備清單
序號 | 名稱 | 單位 | 數量 |
1 | 架子 |
| 2 |
2 | 電控箱 |
| 1 |
3 | 沐浴房 |
| 1 |
4 | 陶瓷馬桶 |
| 1 |
5 | 小便器 |
| 1 |
6 | 洗臉盆 | 平底，帶下水 | 1 |
7 | 蹲便器 |
| 1 |
8 | 花酒。 |
| 1 |
9 | 冷暖水龍頭 | 洗臉盆用 | 1 |
10 | 冷暖水龍頭 | 沐浴房用 | 1 |
11 | 快速熱水器 |
| 1 |
12 | 水箱 |
| 1 |
13 | 控制箱 |
| 1 |
14 | 壓力泵 | 帶壓力控制器 | 1 |
15 | 玻璃轉子流量計 | DN15螺絲口 |
|
PVC |
16 | P型存水彎50MM |
| 2 |
17 | 110水管 |
|
|
18 | 50MM水管 |
| 4M |
19 | 110MM水管 |
| 8M |
20 | 110MM水管活接 |
| 1 |
21 | 110MM中間轉50MM三通 |
| 3 |
22 | 110MM 透氣帽 |
| 1 |
23 | 110MM三通 |
| 1 |
24 | 110Mm彎頭 |
| 2 |
25 | 1.5寸水箱接頭 |
| 1 |
26 | 110轉50 |
| 1 |
10 | 110MM管卡 |
| 10 |
11 | 50MM管卡 |
| 20 |
1 | 20MM不銹鋼 |
| 12M |
PPR |
27 | 水管 |
| 6M |
28 | 三通 |
|
|
29 | 20MM直接 | 一頭水管，一頭外牙 |
|
30 | 彎頭 | 兩頭水管 |
|
新式卡套接頭
31 | 名稱 | 單位 | 數量 |
32 | 三通 | 4 |
|
33 | 20直接 | 6 |
|
34 | 20彎頭 | 5 |
|
序號 | 名稱 | 規格 |
|
35 | 2.5電線 | 雙色 | 各30M |
36 | 0.5電線 | 雙心 | 10M |
37 | 彎頭 |
| 20個 |
38 | 4040T型螺母 | 4MM*30 | 20個 |
39 | 4M*15螺絲 | 全套 | 50 |
40 | 大線扎 |
| 30根 |
41 | 膨脹膠 |
| 50個 |
42 | 電工膠 |
| 2個 |
43 | 絲螺桿 | 6MM | 3M |
44 | 絲螺桿 | 8MM | 3M |
45 | 6MM | 塹片、螺母 | 50 |
46 | 8MM | 塹片、螺母 | 50 |
47 | 4MM*30 | 螺絲+螺母 | 30個 |
48 | 玻璃膠 |
| 2支 |
