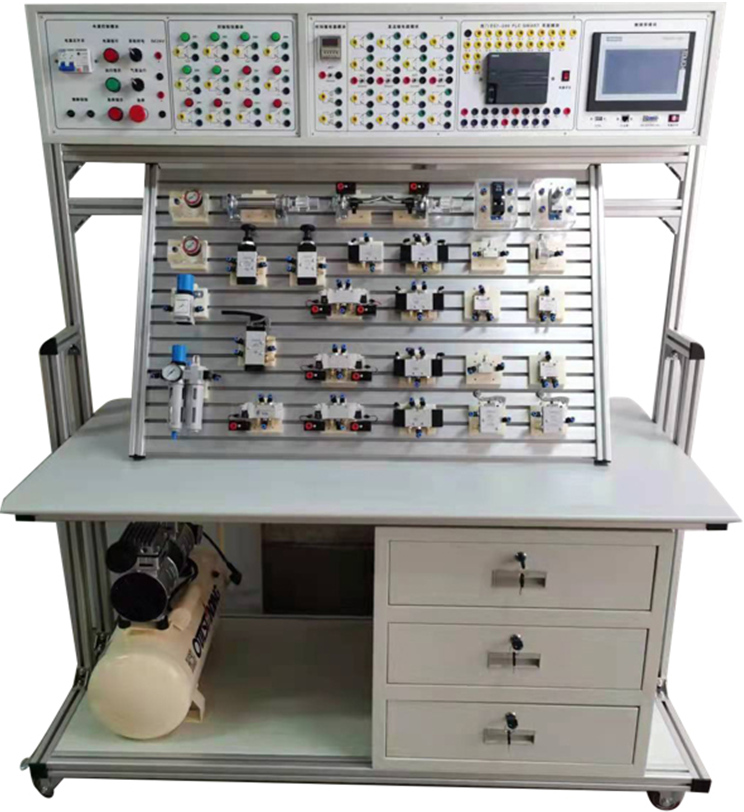

SB-QD21氣動PLC控制實訓裝置
一、概述
氣動PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司PLC控制氣動實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
系統采用電、氣一體化結構，上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接。
氣動實訓元件均為常用工業氣動元件，便于了解掌握幾十種常用氣動元件的結構、性能及用途。掌握幾十種基本實訓回路的工作過程及原理。實訓時組裝實訓回路快捷、方便。氣動實訓電氣主控單元配備1套PLC控制與1套繼電器控制，簡單實用。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.7Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個220V空氣開關、電源指示燈；系統供電開關及電源指示燈；氣泵運行開關及電源指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMARTSR40，主機為24點輸入，16點輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，氣動元件獨立模塊等。
三、主要特點
1、PLC控制氣動實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌主框架為型材結構、實訓臺與儲物柜為鐵質雙層亞光密紋噴塑結構，儲物柜內存放氣動元件及資料等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用無油靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.7 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
四、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
五、氣動PLC控制實訓裝置配置清單, 費斯托元器件
序號 | 名 稱 | 型 號 | 數量 | 單位 |
1 | 實訓桌、實訓臺一體 | 1500×700×1750mm | 1 | 張 |
2 | PLC主機模塊 | S7-200SMARTSR40 | 1 | 塊 |
3 | 電源模塊 |
| 1 | 塊 |
4 | 繼電器控制模塊 |
| 1 | 塊 |
5 | 時間繼電器模塊 |
| 1 | 塊 |
6 | PLC控制按鈕模塊 |
| 1 | 塊 |
7 | 靜音無油空氣壓縮機 |
| 1 | 臺 |
8 | 單作用缸 | TGSA25*100/TGTA | 1 | 只 |
9 | 雙作用缸 | TGA25*100 | 2 | 只 |
10 | 旋轉氣缸（透明） |
| 1 | 只 |
11 | 三聯件 | TC2000 | 1 | 只 |
12 | 減壓閥（帶壓力表） | TR2000 | 1 | 只 |
13 | 手動換向閥 | TG2521B-08 | 2 | 只 |
14 | 單電磁換向閥（二位三通）常開 | TG2321-08 DC24V | 1 | 只 |
15 | 單電磁換向閥（二位三通）常閉 | TG2321-08 DC24V | 1 | 只 |
16 | 單電磁換向閥（二位五通） | TG2521-08 DC24V | 2 | 只 |
17 | 雙電磁換向閥（二位五通） | TG2522-08 DC24V | 1 | 只 |
18 | 雙電磁換向閥（三位五通） | TG2522-08C DC24V | 1 | 只 |
19 | 單氣換向閥（二位五通） | TG2521A-08 | 2 | 只 |
20 | 雙氣換向閥（二位五通） | TG2522A-08 | 2 | 只 |
21 | 行程閥（機控） | G321R | 1 | 只 |
22 | 行程閥（按鈕） | G321PB | 1 | 只 |
23 | 行程閥（按鈕帶鎖） | G321EB | 1 | 只 |
24 | 或門型梭閥 | KV-08 | 2 | 只 |
25 | 快速排氣閥 | QV-02 | 2 | 只 |
26 | 單向節流閥 | ST-02 | 2 | 只 |
27 | 單向節流閥（裝在缸體上） | JSC601 | 7 | 只 |
28 | 單向閥 | CV-08 | 2 | 只 |
29 | 順序閥（透明） |
| 1 | 只 |
30 | 氣容 |
| 1 | 只 |
31 | 消聲器 | 1/8 | 2 | 只 |
32 | 消聲器 | 2/8 | 1 | 只 |
33 | 三通（T型三通） | ? 6 | 6 | 只 |
34 | 三通（Y型減徑三通） | ? 8—? 6 | 1 | 只 |
35 | 四通 | ? 6 | 4 | 只 |
36 | 氣管 | PU6ⅹ4 | 20 | 米 |
37 | 磁性開關 |
| 4 | 只 |
38 | 編程電纜 | 西門子 | 1 | 條 |
39 | 實驗導線 |
| 1 | 包 |
40 | 國標電源線 |
| 1 | 條 |
41 | 工具箱 |
| 1 | 個 |
42 | 內六角扳手 |
| 3 | 把 |
43 | 螺絲刀 |
| 2 | 把 |
44 | 剪刀 |
| 1 | 把 |
45 | 活動板手 |
| 1 | 把 |
46 | 尖嘴鉗 |
| 1 | 把 |
47 | 氣孔塞頭 | ? 6 | 10 | 只 |
48 | 氣動實訓說明書 |
| 1 | 冊 |
49 | 編程軟件、程序軟件 | 光盤 | 1 | 盤 |
