SBYY-19透明液壓傳動實驗臺
透明液壓傳動實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝 制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路 的工作過程。該系統既可對單個液壓元件的結構、工作原理及性能進行教學， 也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢 業設計。

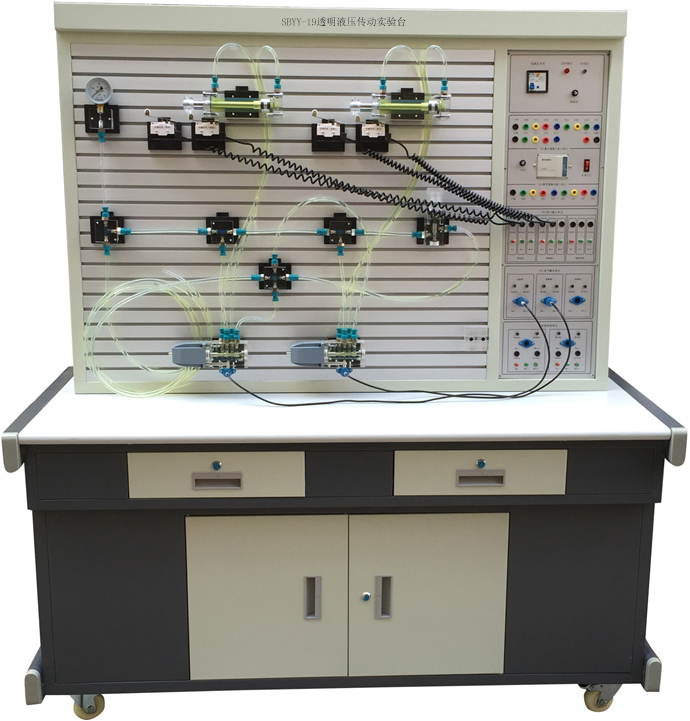

（圖片僅供參考，以實際為準）
一、主要特點 :
1.透明液壓傳動實驗臺結構：主體板金材制作，桌面 25mm 高密度木板，為適應可擴展實驗的需要，特提 供超大面板(鋁質"T"型面板尺寸 ) 可供兩組人員進行各自的實驗。
2.閥體材料：進口旭化成（PMMA 80N）光學級注塑級 PMMA 有機玻璃加工制成，外形尺寸和 實物相當，該材料透光率 93% 耐溫:-30+70 度 標準:SGS/ROHS 環保認證 角度:15，優良的 耐熱性，力學強度好，耐侯性、耐化學藥品性能好；無化工污染環境使用十年至二十年的時 間不會發黃、龜裂、變形；方便師生清晰的觀察到液壓傳動裝置的內部構造和油路。
3．電磁閥：根據電磁閥使用的特性，（電磁閥隨著工作時間的延長，溫度會逐漸升高，造成 由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變造成 泄漏的現象）公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在 60 度以 內，進而避免了由此造成的泄漏事件。
4.插接方式：閉合式防漏快插接頭在實驗回路的組裝過程中更簡便、快捷、清潔、干凈。
5.元件模塊化 ：各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在"T"型槽式鋁 合金型材板上組建各種實驗回路，操件快捷簡單。
6．可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為 擴展提供了必要的硬件基礎。
該設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分 體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
B．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
7．易維護易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油 盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且 易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過 1 小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性先進性、安全性、穩定性、可管理性以及可 擴展性的全面要求
8.系統安全性能：液壓元件的最大承受壓力為 1.2Mpa,額定工作壓力為 0.8Mpa，是安全的低 壓實驗系統。電源帶漏電保護，漏電（漏地電流超 30mA 自動斷電），缺相，自動斷開總電源， 控制電路均為 24V 直流安全電壓
9.控制多元化： PLC 控制 、繼電器控制 、時間繼電器控制、手動控制等
二、實驗內容
1、液壓原理基礎實驗
2、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式
（1）PLC 的指令編程，梯形圖編程的學習
（2）PLC 編程軟件的學習及使用
（3）PLC 與計算機的通訊，在線調試、監控
（4）PLC 對液壓傳動控制的優化
3.液壓傳動基本回路實驗
(1)用換向閥的換向回路
(2)用"O"型機能換向閥的閉鎖回路
(3)液控單向閥的閉鎖回路
(4)壓力調定回路
(5)二級壓力回路
(6)用減壓閥的液壓回路
(7)用手動換向閥的換向回路
(8)用換向閥的卸載回路
(9)進油節流調速回路
(10)回油節流調速回路
(11)流量閥短接的速度換接回路
(12)調速閥(串聯,并聯)二次進給回路
(13)用順序閥的順序動作回路
(14)液壓缸串聯的同步回路
(15)用電器行程開關的順序動作回路
(16) PLC 控制的行程開關順序動作回路
(17) PLC 控制的壓力繼電器順序動作回路
三、實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
1、實驗臺架
實驗臺架由鐵制主體框架、鋁型材操作面板，等組成。
工作臺尺寸：現場測量。
2、液壓泵站
系統額定工作壓力：1.0 Mpa，最大可至 2.5Mpa。
（1）電機-泵裝置（臺）
泵采齒輪泵、電機： 內軸交流電機，功率 350W，變頻器調速。噪音小，離液壓臺 1.5m 遠處噪聲≤40dB.
（2）油箱：公稱容積 20L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
3、工作電源：
帶漏電保護、輸出電壓 220V，對地漏電電流超過 30mA 即切斷電源；電氣控制采 用直流 24V 電源，并帶有過壓保護，防止誤操作損壞設備。
4、可編程序控制器(PLC)
1、安川 PLC，DI=16，DO=16，繼電器輸出形式，電源電壓：AC 220V/50Hz 控 制電壓為 DC24V，設有手動，自動，順序等控制功能
2、工作條件
工作環境溫度：－5℃~40℃；工作環境溫度：－5℃~40℃,裝置容量:≤1kVA
四、透明液壓傳動實驗臺配置清單
| 名 稱 | 規 格 型 號 | 數量 | 備 注 |
實 驗 臺 | 實訓臺（鋁合金“T”型槽面 板）臺面不銹鋼桌面 | 根據客戶要求進行定制 | 1套 |
|
過渡底板 | 模具自制型材+抗磨耐腐蝕材料；附 在閥上 | 1套 |
|
萬向輪 | 2.5mm 優質鋼材；帶自鎖功能；滾 輪式軸承安裝在實訓臺底部 | 4個 |
|
鋁合金面板 | 1.5mm 鋁合金帶“T”型槽，配合過 渡底板進行搭接 | 1套 |
|
泵 站 | 油泵電機 | 功率：350W 工作電壓：220V；內軸式 | 1個 |
|
齒輪油泵 | 工業泵；額定排量≥4ml/rev 額定 壓力≥ 2.5MPa， | 1個 |
|
油箱 | 20L；附有安全閥、濾油器 | 1個 |
|
濾油器 | 國產 | 1只 |
|
油溫油面計 | 國產 | 1只 |
|
電機調速電路 | 直流調速 | 1套 |
|
電 氣 | 繼電器組 | 2 組繼電器；4NONC | 1套 |
|
PLC | 安川 | 1套 |
|
編程線 | 安川 | 1條 |
|
時間繼電器組 | DC24V LED 顯示三位，0-9S 輸出； 常閉開關一組；常開開關 一組 | 1組 |
|
電源 | 國產 | 1個 |
|
開關電源 | 國產 | 1個 |
|
透 明 液 壓 元 件 | 雙作用單出桿油缸 | 閥體采用有機玻璃加工制成；閥芯高透光率、正常環境使用 10 年內不會發黃、龜裂、變形；電磁閥特有設計散熱模塊，徹底解決以往電磁閥發熱閥體膨脹發生液壓油泄漏的現象。 | 4個 | 透明件 |
二位二通電磁換向閥 |
| 2個 |
|
三位四通電磁換向閥（O） |
| 2個 |
|
三位四通電磁換向閥（M） |
| 2個 |
|
二位四通電磁換向閥 |
| 2個 |
|
壓力繼電器 |
| 2個 |
|
液控單向閥 |
| 2個 |
|
調速閥 |
| 2個 |
|
直動式溢流閥 |
| 2個 |
|
先導式減壓閥 |
| 2個 |
|
透 明 液 壓 元 件 | 順序閥 | 閥體采用有機玻璃加工制成；閥芯高透光率、正常環境使用 10 年內不會發黃、龜裂、變形；電磁閥特有設計散熱模塊，徹底解決以往電磁閥發熱閥體膨脹發生液壓油泄漏的現象。 | 2個 | 透明件 |
節流閥 |
| 2個 |
|
單向閥 |
| 2個 |
|
先導式溢流閥 |
| 2個 |
|
四通 |
| 2個 |
|
三通 |
| 3個 |
|
輔 件 | 透明液壓皮管 | 直插式兩端帶接頭 | 1套 |
|
壓力表 | 耐震型甘油式 | 3 個 |
|
接近開關 | 二線制 | 4個 |
|
紅色液壓油 | 航空紅油 | 20 升 |
|
工 具 | 呆口扳手 | 接頭拆裝用 | 1 把 |
|
活動扳手 | 10” | 1把 |
|
內六角扳手 | 1.5mm - 10mm 共 8 把 | 1 套 |
|
螺絲刀 | φ6 共 2 把 | 1 套 |
|
尖嘴鉗 |
| 1把 |
|
易 損 件 | 墊圈 | 設備用約 6 種 | 各 5 只 |
|
大按鈕 |
| 2 只 |
|
小按鈕 |
| 5 只 |
|
生料帶 |
| 2 卷 |
|
O 型圈 |
| 若干 |
|
其它 |
| 若干 |
|
說明書 | 透明液壓演示系統使用 | 1 冊 |
|
軟 件 | 液壓氣動回路仿真軟件 |
| 1套 |
|
