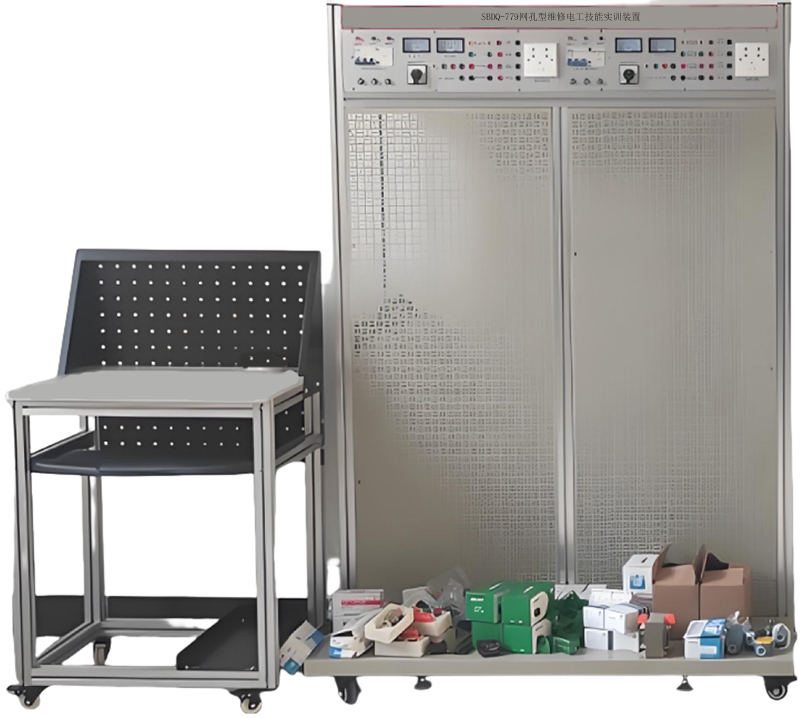

SBDQ-779網孔型維修電工技能實訓裝置
一、概 述
網孔型維修電工技能實訓裝置按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件。初級維修電工實訓考核裝置也可作為培訓機構電工考工的理想設備。
二、技術參數：
1、工作電源：AC 380（1±10％）V；
2、環境溫度：-10°C ~ +40°C；
3、相對濕度：<85％（25°C）；
4、裝置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：雙工位1500×750×1750 （mm）；
7、移動腳輪：100*60mm
三、實訓項目：
1、單相啟動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖控制電路
6、自動順序控制電路
7、手動順序啟動
8、異步電動機星、三角控制電路
9、異步電動機能耗制動控制電路
10、按鈕聯鎖的三相異步電動機正反轉控制線路
11、接觸器聯鎖的三相異步電動機正反轉控制線路
12、雙重聯鎖的三相異步電動機正反轉控制線路
13、單向減壓啟動及反接制動控制線路
14、異步電動機反接制動控制電路
15、自動往返控制線路
16、正反轉點動、啟動控制電路
17、帶有點動的自動往返控制電路
18、異步電動機自鎖控制電路
19、異步電動機單相點動、啟動控制電路
20、三相異步電動機定子串電阻減壓啟動手動控制線路
21、三相異步電動機定子串電阻減壓啟動自動控制線路
22、接觸器控制雙速電動機的控制線路
23、時間繼電器控制雙速電機的控制線路
24、C620-1型車床控制電路
25、電動葫蘆控制電路
26、Y3150型滾齒機控制電路
27、電動葫蘆電路
28、Z3040搖臂鉆床電路
29、CA6140車床電路
四、配置清單
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 塑殼漏電斷路器 | IC65N4PC16A+VEA 30mA | 只 | 1 |
2 | 小型斷路器 | IC65N 3P C16A | 只 | 1 |
3 | 小型斷路器 | IC65N 2P C10A | 只 | 1 |
4 | 交流接觸器 | LC1-N2510 220V | 只 | 5 |
5 | 輔助觸頭 | LADN22C | 只 | 5 |
6 | 中間繼電器 | RH4B-UL AC220V | 只 | 5 |
7 | 中間繼電器底座 | SH4B-05B | 只 | 5 |
8 | 熔斷器 | RT28-32 6A 380V | 只 | 10 |
9 | 熔斷器 | RT28-32 16A 380V | 只 | 10 |
10 | 時間繼電器 | JSZ3A-B 220V | 只 | 5 |
11 | 時間繼電器底座 | PF083A-E | 只 | 5 |
12 | 熱過載繼電器 | NR4-63F 1.6-2.5A | 只 | 4 |
13 | 行程開關 | YBLX-K3/20ST 380V | 只 | 3 |
14 | 行程開關 | YBLX-K1/211AC380V | 只 | 3 |
15 | 自復位按鈕 | YW1B-M1E10R(紅) | 只 | 5 |
16 | 自復位按鈕 | YW1B-M1E10G(綠) | 只 | 5 |
17 | 自復位按鈕 | YW1B-M1E10Y(黃) | 只 | 5 |
18 | 按鈕盒 | φ22mm-4孔 | 只 | 3 |
19 | 數字萬用表 | UT39E+ | 只 | 1 |
20 | 電工常用接線工具 | 28件套03760 | 套 | 1 |
21 | 鍍鋅螺栓 | M4×25mm | 顆 | 100 |
22 | 鍍鋅螺母 | M4 | 顆 | 100 |
23 | 鍍鋅平墊片 | M4 | 顆 | 200 |
24 | 鍍鋅彈簧墊片 | M4 | 顆 | 100 |
25 | 電氣制圖繪圖工具 |
| 套 | 1 |
26 | 塑料收納箱 | 61*43*34cm | 個 | 1 |
27 | 尼龍?jiān)鷰Вê谏?/span> | 3*200mm（每袋100支） | 袋 | 1 |
28 | 塑料理線槽（灰色） | 45mm*45mm（每根2米） | 根 | 5 |
29 | KUKA-35mm安裝導軌 | SDR-1200（每根1米） | 根 | 6 |
30 | 導軌安裝信號指示燈 | ND9紅色AC220V | 只 | 1 |
31 | 導軌安裝信號指示燈 | ND9綠色AC220V | 只 | 1 |
32 | 導軌安裝信號指示燈 | ND9黃色AC220V | 只 | 1 |
33 | 導軌式三擋自鎖轉換開關 | YMW42-20/3 | 只 | 1 |
34 | 高精度阻燃銅芯軟線 | BVR2.5mm2黃色 | 盤 | 1 |
35 | 高精度阻燃銅芯軟線 | BVR2.5mm2綠色 | 盤 | 1 |
36 | 高精度阻燃銅芯軟線 | BVR2.5mm2紅色 | 盤 | 1 |
37 | 高精度阻燃銅芯軟線 | BVR1.5mm2藍色 | 盤 | 1 |
38 | 高精度阻燃銅芯軟線 | BVR1.5mm2黑色 | 盤 | 2 |
39 | 高精度阻燃銅芯軟線 | BVR1.5mm2黃綠雙色 | 盤 | 1 |
40 | 常開輔助觸點 | YW-E10 | 只 | 1 |
41 | 常閉輔助觸點 | YW-E01 | 只 | 1 |
42 | 熔斷器底座 | RT28N-32X 500V 3P | 只 | 1 |
43 | 熔斷器底座 | RT28N-32X 500V 2P | 只 | 1 |
44 | 時間繼電器 | JSZ3C-B 220V | 只 | 2 |
45 | 急停按鈕 | YW1B-V4E11R | 只 | 1 |
46 | 接線端子 | TBR-10 | 只 | 50 |
47 | 接線端子固定件 | TBR-F | 只 | 50 |
48 | 零地排端子 | 10孔地排2*15 | 根 | 1 |
49 | 低壓絕緣子 | SM-25/M6 | 個 | 2 |
