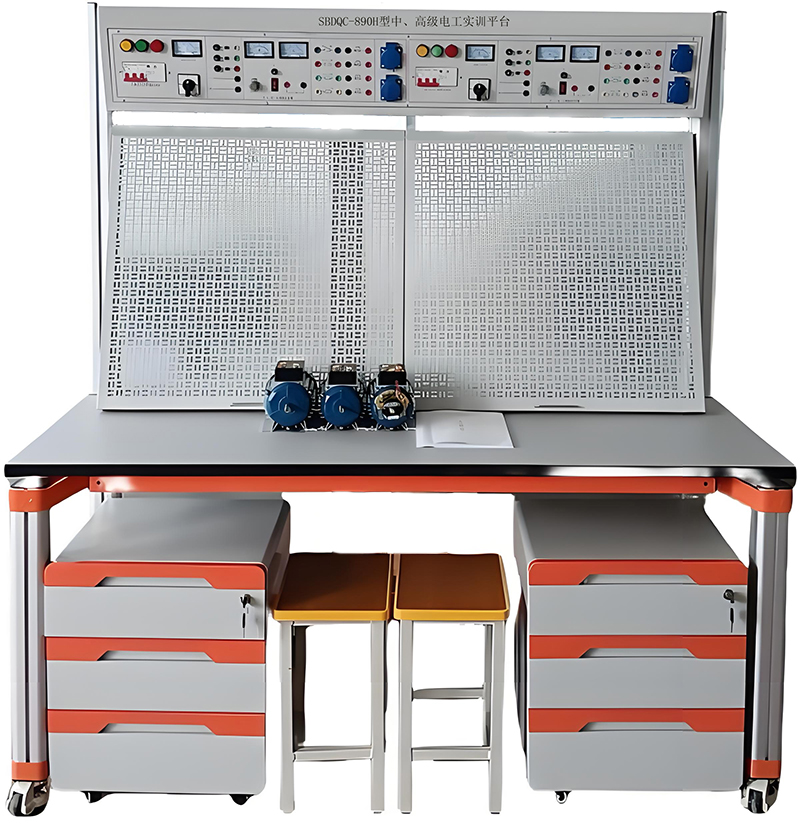

SBDQC-890H型中、高級電工實訓平臺
一、概述
網孔型中、高級電工實訓平臺以網孔板為核心載體，集成多元電氣控制模塊與智能控制單元，可模擬工業現場電路環境，用于中、高級電工技能培訓、工程實踐與職業等級考核的綜合性實訓設備。其核心特點是元器件布局、接線全由使用者自主完成，高度還原工業實操場景。
職業考核適配性：設備可預設典型故障點，覆蓋初級的照明線路排故、中級的電機控制故障到高級的PLC程序錯誤排查，滿足電工職業技能等級認定的實操考核標準。
中、高級電工實訓平臺、電工實訓設備由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，中、高級電工實訓平臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校， 中、高級電工實訓平臺是一種理想的職業教育實訓設備。
二、中、高級電工實訓設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)低壓直流電源輸出： DC24V/5A；
4）高壓直流電源輸出：電樞電源：DC0～220V/4A，勵磁電源：DC220V；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
8.智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據。后臺查看報警日志、操作日志、故障日志等。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。
4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
三、 設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；底部右后側設有電腦主機托板一個，用于放置電腦主機，右后立柱可以安裝電腦顯示器支架。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深400x高635（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
5、數字孿生仿真系統：采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。軟件通過PLC控制模式再現了不少于36個3D虛擬工業場景。
四、參考實訓項目
（一）低壓電氣控制實訓
1．電工布線工藝實訓
2．三相異步電動機直接啟動控制
3．三相異步電動機接觸器點動控制線路
4．三相異步電動機接觸器自鎖控制線路
5．三相異步電動機Y/△自動控制線路
6．用倒順開關控制三相異步電動機正反轉線路
7．接觸器聯鎖的正反轉控制線路
8．按鈕聯鎖的三相異步電動機正反轉控制線路
9．雙重聯鎖的三相異步電動機正反轉控制線路
10．三相異步電動機多地控制
11．工作臺自動往返控制線路
12．三相異步電動機串電阻降壓啟動控制線路
13．三相異步電動機能耗制動控制線路
（二）工業自動化控制實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
42.PLC 控制電動機點動和自鎖控制
43.PLC 控制電動機手動正反轉控制
44.PLC 控制電動機帶延時正反轉控制
45.PLC 控制電動機星/三角啟動自動控制
46.變頻器功能參數設置與操作
47.變頻器面板操作與運行
48.變頻器無級調速
4.外部端子點動控制
50.變頻器控制電機正反轉
51.多段速度選擇變頻調速
52.外部模擬量(電壓/電流）控制方式的變頻調速
53.PLC控制變頻器外部端子的電機正反轉
54.PLC數字量控制方式的多段速
55.PLC數字量控制方式的電機降壓啟動
56.PLC控制變頻器外部端子的電機運行時間控制
57.伺服電機的參數設置
58.伺服電機的脈沖控制
59.伺服電機的外部端子控制
60.伺服電機的速度控制
六、中、高級電工實訓平臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數量 |
1 | 低壓斷路器 | DZ47-32 C16 4P | 1 |
2 | 保險盒 | RT18-32 3P | 1 |
3 | 保險盒 | RT18-32 2P | 1 |
4 | 交流接觸器 | CJX2-0910 AC220V | 4 |
5 | 輔助觸頭 | F4-22 | 4 |
6 | 熱繼電器 | JRS1DSP-25 含底座 | 2 |
7 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 |
8 | 時間繼電器座 | PF-083A | 1 |
9 | 3H按鈕 |
| 2 |
10 | 行程開關 | LX9-222 | 2 |
11 | 行程開關 | LX9-001 | 2 |
12 | 倒順開關 | K03-15 | 1 |
13 | PLC | 三菱FX3U-48MT | 1 |
14 | 數字孿生仿真系統 |
| 1 |
15 | 變頻器 | FR-D720S 0.4kW | 1 |
16 | 伺服電機 | 時代超群伺服電機和驅動器 200W | 1 |
17 | 透明中繼 | 14腳DC24V 含底座 | 4 |
18 | 接線端子排 | TD1530 | 4 |
19 | 導軌 |
| 1 |
20 | 走線槽 | 30×30 | 5米 |
21 | 螺絲 | 含固定件 | 90 |
22 | 螺絲刀 |
| 2 |
23 | 尖嘴鉗 |
| 1 |
26 | 剝線鉗 |
| 1 |
27 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
28 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
七、實訓臺配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 控制屏 | SYDQC-890H | 1 |
2 | 實訓桌 | 1600mm×700mm×1750mm | 1 |
3 | 儲物柜 |
| 1 |
4 | 學生凳 | 鋼木方凳 | 2 |
5 | 網孔板 | 700×700×25mm | 2 |
6 | 器材配備 | 見實訓臺元器件配置清單 | 1 |
7 | 實訓導線 |
| 1 |
8 | 配套教學資源 | 見附件 | 1 |
