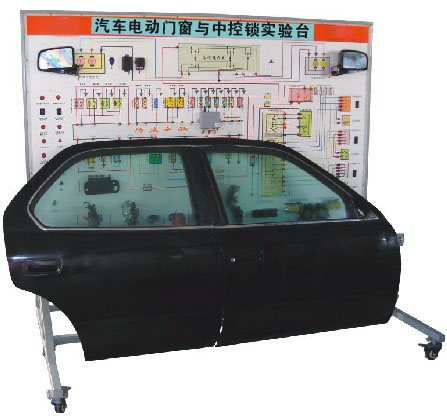

汽車電動門窗與中控鎖實驗臺（帕薩特）
汽車電動門窗與中控鎖實驗臺簡介
產品選用全新大眾帕薩特車身網絡（CAN-BUS）（舒適系統）系統材料為基礎制作，模擬汽車運行，演示大眾舒適系統的工作過程；本示教板功能齊全、操作便、安全可靠。
（二）結構組成
包括：前后車門總成，電動窗總成，舒適電腦、電動后視鏡，中控門鎖，系統功能運行正常；中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、車門閉鎖開關及促動器、門控?zé)艏伴_關、儀表、點火鑰匙全套、后視鏡及控制開關、防盜喇叭、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、控制面板和顯示面板采用噴砂鋁板，結實耐用，永不變色；控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）功能特點
1．面板上繪有完整的大眾車身網絡（CAN-BUS）（舒適系統）系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2．操縱開關及按鈕，可真實演示大眾車身網絡（CAN-BUS）（舒適系統）系統的工作過程。
3．數顯表顯示各傳感器信號電壓值。
4．發光二極管顯示工作元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。單片機設置電子控制系統電路斷路和虛接故障，體會系統功能變化；故障設置分教學和實訓兩個模式，即可以進行演示教學，也可以進行實際訓練；
6．防盜與遙控器匹配等操作。
7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
9．裝有診斷座，可讀取故障碼與數據流等。
（四）技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
|
