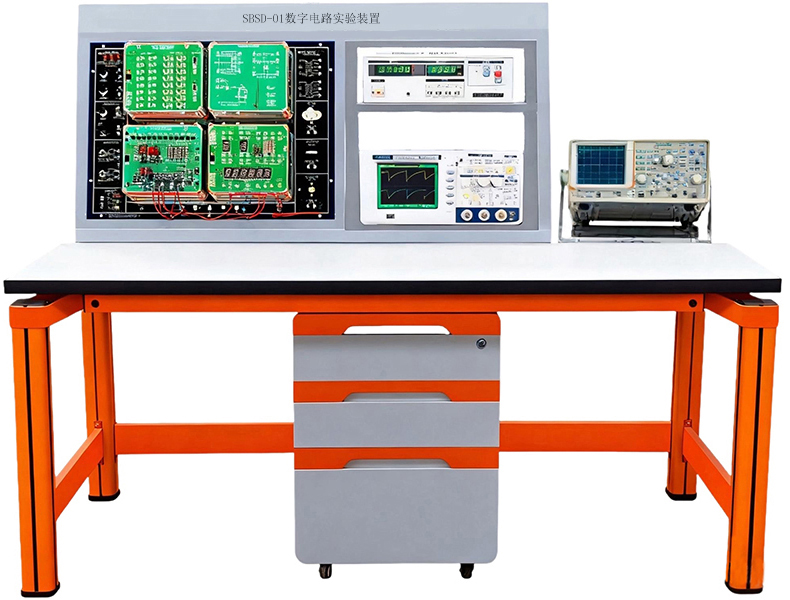

SBSD-01數字電路實驗裝置
數字電路實驗裝置適合高等院校：如電子信息工程、電氣工程及其自動化、自動化、計算機科學與技術等專業，可利用數字電路實驗裝置開展《數字電子技術》《數字系統設計》等課程的教學與實驗，幫助學生掌握數字電路的基本原理、邏輯設計和實驗技能，培養學生的創新能力和實踐操作能力。
? 職業院校：高職、中職的電子技術應用、電氣自動化技術、機電一體化技術等專業，可通過數字電路實驗裝置進行實訓教學，使學生具備數字電路的安裝、調試、故障排除等實際操作技能，提高學生的就業競爭力。
? 技工學校：適合技工學校的電工電子專業，對學生進行數字電路方面的技能培訓，讓學生熟悉數字電路實驗裝置的操作，掌握數字電路的基本技能，為今后從事相關工作打下基礎。
? 職業培訓學校：各類職業培訓學校可利用該裝置開展數字電路相關的技能培訓班，如電子工程師培訓、PLC編程工程師培訓等，為社會培養專業的電子技術人才。
? 企業內部培訓部門：電子制造企業、通信企業等的內部培訓部門，可使用數字電路實驗裝置對員工進行技能提升培訓，使員工熟悉數字電路的原理和實驗方法，提高員工的業務水平和工作能力。
一、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
二、實驗模塊
① DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
② DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③ DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
④ 邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
⑤ LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
⑥ 數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。
三、配置表
序號 | 名 稱 | 數量 |
1 | 實驗臺 | 1臺 |
2 | 實驗桌 | 1張 |
3 | 學生凳 | 2張 |
4 | 實驗專用導線 | 1套 |
5 | 實驗指導書 | 1套 |
（一）數字電路實驗模塊 |
1 | DIP拓展電路一 | 1塊 |
2 | DIP拓展電路二 | 1塊 |
3 | DIP拓展電路三 | 1塊 |
4 | 邏輯電平輸出電路 | 1塊 |
5 | LED顯示電路模塊 | 1塊 |
6 | 數電選配芯片套件 | 1塊 |
四、實驗內容
數字電路部分
實驗一 數字電路實驗基礎
實驗二 集成邏輯門電路的邏輯功能
實驗三 組合邏輯電路的分析
實驗四 數據選擇器
實驗五 小規模組合邏輯電路的設計
實驗六 中規模組合邏輯電路的設計
實驗七 觸發器
實驗八 同步時序邏輯電路的分析
實驗九 中規模集成時序邏輯器件的應用
實驗十 同步時序電路的設計
實驗十一 序列信號發生器
實驗十二 數字鐘
