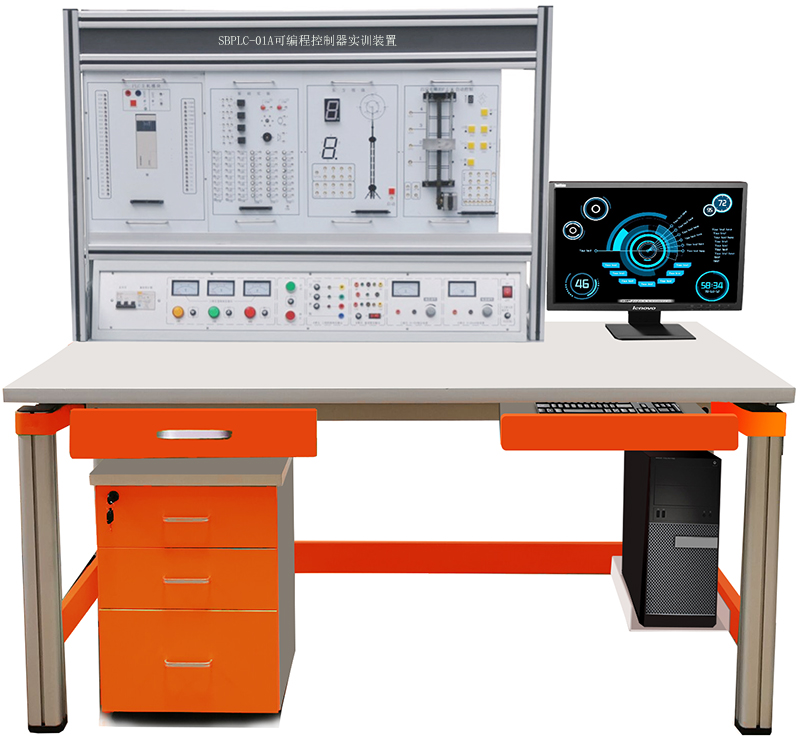

SBPLC-01A可編程控制器實訓裝置
一、概述
可編程控制器實訓裝置適合高等院校：如自動化、電氣工程及其自動化、電子信息工程等專業，可利用該裝置開展《可編程控制器技術》《電氣及PLC控制技術》等課程的教學與實驗，幫助學生掌握PLC的原理、編程和應用技能，培養學生的實踐能力和創新能力。
? 職業院校：高職、中職的機電設備安裝與維修、機電技術應用、電氣運行與控制等專業，可通過實訓裝置進行PLC的實訓教學，使學生具備PLC控制系統的安裝、調試、維護等實際操作技能，提高學生的就業競爭力。
? 技工學校：適合電工、機電一體化等專業的技能培訓，讓學生熟悉PLC實訓裝置的操作，掌握PLC的基本技能，為今后從事相關工作打下基礎。
? 職業培訓學校：可利用該裝置開展PLC相關的技能培訓班，如PLC工程師培訓、電氣自動化工程師培訓等，為社會培養專業的技術人才。
? 企業內部培訓部門：自動化設備制造企業、電氣控制工程企業等的內部培訓部門，可使用PLC實訓裝置對員工進行技能提升培訓，使員工熟悉PLC的原理和應用，提高員工的業務水平和工作能力。
? 職業技能鑒定站：可將可編程控制器實訓裝置作為PLC實操、技能鑒定考核的設備，對考生的PLC應用能力進行評估和鑒定，確?？忌邆湎鄳?yīng)的專業技能水平。
二、系統構成
1、PLC可編程控制器實驗臺（鋁型材框架演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、數字孿生仿真系統
7、PLC及轉接通訊電纜
8、電腦或手持編程器（用戶自備或代購）
三、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、PLC可編程控制器實驗臺控制箱技術指標
外殼鋼質雙層亞光密紋噴塑結構，鋁質面板。
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
1.3單相市電輸出，供用戶自備儀器使用。
2、直流電源
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
五、PLC可編程控制器主機掛箱功能、特點
◆PLC主機：輸入：24點 輸出24點
◆型號：三菱FX3U-48MR（或西門子、歐姆龍，能實現同樣功能）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC主機 、編程電纜
◆ LED發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A
◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺本身帶有24V 2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
★六、實訓桌：
實驗桌一桌兩座，實驗桌規格為1600（長）*700（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷、堅固，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。實驗桌左邊是抽屜，右邊是電腦鍵盤，右下角裝有電腦主機托。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
七、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由以下實驗功能單元組成：
功能單元一：
SB001交通信號燈PLC自動控制
SB002機械手控制
SB003 多種液體混合控制
SB004自動送料裝車
功能單元二：
SB005天塔之光
SB006藝術彩燈
SB007 LED數碼管顯示
SB008步進電機的PLC控制
功能單元三：
SB009自動售貨機模擬控制
SB010自控軋鋼機模擬控制
SB011水塔水位控制
SB012自動成型模擬控制
功能單元四：
SB013 洗衣機控制
SB014電鍍生產線控制
SB015 郵件分揀機控制
功能單元五：
SB016 電機的PLC控制
SB017 基礎實驗
八、實驗項目
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗
10．藝術彩燈造型的PLC控制實驗
11．電機的自動控制實驗
12．步進電機的PLC控制
13．模擬電視發射塔實驗實驗
14．自動送料裝車系統控制實驗
15．自動售貨機實驗
16．自動成型實驗
17．水塔自動供水控制系統實驗
18．郵件自動分揀實驗
19．自動洗衣機控制系統模擬實驗
20．電鍍過程控制實驗
九、配置清單
名稱 | 型號 | 數量 | 單位 | 備注 |
實驗屏 |
| 1 | 臺 | 鋁合金 |
電源控制箱 |
| 1 | 臺 | 鋼質噴塑 |
實驗桌 | ★連接構件采用壓鑄成型工藝 | 1 | 張 | 鋁木結構 |
PLC主機 | 三菱FX3U-48MR | 1 | 臺 |
|
學生凳 |
| 2 | 張 | 塑鋼結構 |
通訊模塊 |
| 1 | 只 |
|
通訊電纜 | SC-09 | 1 | 條 |
|
實驗掛箱模塊 | 功能單元一 | 1 | 塊 |
|
功能單元二 | 1 | 塊 |
|
功能單元三 | 1 | 塊 |
|
功能單元四 | 1 | 塊 |
|
功能單元五 | 1 | 塊 |
|
軟件 | 三菱編程軟件及演示程序 | 1 | 套 |
|
組態軟件教育版 | 1 | 套 |
|
說明書 | 實驗指導 | 1 | 冊 |
|
專用導線 | 實驗連接線50CM自鎖線 | 30 | 條 |
|
15CM自鎖線 | 10 | 條 |
|
